دیتیل صحیح اجرای عایق برای کنترل صدای کوبه ای و ارتعاشات کف ساختمان.
اصول نصب عایق برای کاهش انتقال صدای هوابرد از دیوارها و جدارهها.
کنترل درزها، اتصالات و نقاط حساس برای جلوگیری از ایجاد مسیر انتقال صدا.
کاهش صدای کوبهای و هوابرد در ساختمان فقط به انتخاب عایق مناسب وابسته نیست؛ نحوه قرارگیری عایق، پیوستگی لایهها، کنترل درزها و جزئیات اتصال آن به سایر اجزای ساختمان میتواند مستقیماً روی عملکرد نهایی سیستم تأثیر بگذارد.
در این راهنما، نحوه اجرای صحیح عایق صوتی در کف و دیوار ساختمان را بررسی میکنیم و مهمترین نکات اجرایی را از آمادهسازی سطح تا اجرای لایه نهایی توضیح میدهیم.
ممکن است یک عایق از نظر مشخصات فنی عملکرد مناسبی داشته باشد، اما اگر در زمان اجرا با درز، اتصال نامناسب یا تماس مستقیم با اجزای سازه همراه شود، بخشی از مسیرهای انتقال صدا همچنان باز میماند. در عایقکاری صوتی، هدف فقط قرار دادن یک لایه عایق نیست؛ هدف این است که مسیر انتقال صدا و ارتعاش تا حد ممکن کنترل شود.
به همین دلیل در اجرای عایق صوتی باید علاوه بر انتخاب محصول مناسب، به پیوستگی عایق، نحوه اتصال قطعات، محل برخورد کف و دیوار و نقاط حساس سازهای توجه شود. یک دیتیل اجرایی صحیح کمک میکند محصول در شرایط واقعی پروژه، نزدیکتر به عملکرد مورد انتظار خود عمل کند.
عایق باید تا حد امکان سطح موردنظر را بهصورت یکپارچه پوشش دهد تا در محلهای اتصال، مسیر مستقیمی برای انتقال صوت و ارتعاش ایجاد نشود.
اتصال مستقیم و سخت بین لایههای مختلف ساختمان میتواند مسیر انتقال ارتعاش ایجاد کند؛ بنابراین محل اتصال کف، دیوار و سایر اجزا باید در اجرایی دیده شود.
عایق باید متناسب با سیستم اجرایی پروژه در برابر آسیبهای ناشی از مراحل بعدی ساخت محافظت شود تا عملکرد آن در طول اجرای کف یا دیوار حفظ شود.
عایقکاری کف و دیوار هر دو با هدف کنترل انتقال صدا انجام میشوند، اما نوع صدا، مسیر انتقال و ساختار اجرایی آنها متفاوت است. به همین دلیل نمیتوان یک روش واحد را برای تمام بخشهای ساختمان در نظر گرفت.
در کف، تمرکز اصلی معمولاً روی صدای کوبهای و ارتعاشات ناشی از ضربه و حرکت است؛ در حالی که در دیوارها، کنترل صدای هوابرد و انتقال صوت از جدارهها اهمیت بیشتری پیدا میکند.
عایق در ساختار کف قرار میگیرد تا انتقال ارتعاش ناشی از راه رفتن، ضربه، افتادن اجسام و حرکت تجهیزات به سازه کاهش پیدا کند.
مناسب برای:
در دیوار، هدف اصلی ایجاد یک ساختار مناسب برای کاهش انتقال صدا از طریق جدارهها و دیوارهای مشترک است؛ بنابراین انتخاب عایق، تراکم و ساختار دیوار اهمیت بیشتری پیدا میکند.
مناسب برای:
در عایقکاری صوتی کف، هدف این است که مسیر انتقال مستقیم ضربه و ارتعاش از کف نهایی به سازه تا حد امکان کنترل شود. به همین دلیل عایق باید بهصورت پیوسته روی سطح اجرا شده و بین لایه سازه و کف نهایی قرار بگیرد.
در این سیستم، پیوستگی عایق، کنترل درزها و جلوگیری از تماس مستقیم لایه نهایی با سازه اهمیت زیادی دارد. کوچکترین اتصال سخت یا مسیر مستقیم میتواند بخشی از عملکرد سیستم عایقکاری را کاهش دهد.
قبل از پهن کردن عایق، سطح کف باید از نظر تراز بودن، تمیزی و وجود برجستگی یا اجسام تیز بررسی شود. وجود نخاله، میلگرد بیرونزده یا ناهمواریهای شدید میتواند به عایق آسیب بزند یا باعث شود محصول به شکل یکنواخت روی سطح قرار نگیرد.
در صورت وجود ایراد جدی در بستر، ابتدا باید سطح برای اجرای عایق آماده شود.
عایق نباید برای پوشاندن ایرادات جدی بستر استفاده شود؛ کیفیت سطح زیرین، بخشی از کیفیت اجرای نهایی است.
عایق رولی روی سطح باز و پهن میشود تا محدوده موردنظر را بهصورت پیوسته پوشش دهد. استفاده از ساختار رولی باعث میشود سرعت اجرای عایقکاری افزایش پیدا کند و پوشش سطح با تعداد اتصال و برش کمتری انجام شود.
قطعات باید با دقت در کنار یکدیگر قرار بگیرند و تا حد امکان فاصلهای بین آنها باقی نماند.
پیش از برش قطعات، مسیر اجرا و ابعاد سطح را بررسی کنید تا تعداد برشها و پرت مصالح کاهش پیدا کند.
بعد از پهن کردن عایق، تمام محلهای اتصال باید بررسی شوند. هدف این است که درزهای باز، جابهجایی قطعات یا نقاطی که میتوانند مسیر انتقال مستقیم صدا و ارتعاش ایجاد کنند، باقی نماند.
در سیستمهای عایق صوتی کف، پیوستگی لایه عایق اهمیت زیادی دارد؛ بنابراین این مرحله نباید صرفاً یک کنترل ظاهری قبل از کفسازی باشد.
محل اتصال کف با دیوار و سایر اجزای سازهای را همزمان با کنترل درزهای کف بررسی کنید.
پس از اطمینان از اجرای صحیح عایق، یک لایه محافظ مناسب روی آن قرار میگیرد. این لایه کمک میکند عایق در مراحل بعدی مانند رفتوآمد کارگران، انتقال مصالح و اجرای ملات یا بتن آسیب نبیند.
همچنین باعث میشود ملات کفسازی مستقیماً با سطح عایق درگیر نشود و ساختار عایق در زمان اجرای لایههای بعدی بهتر حفظ شود.
لایه محافظ باید به شکلی اجرا شود که خودش باعث ایجاد اتصال سخت یا مسیر ناخواسته انتقال ارتعاش نشود.
پس از تکمیل لایههای زیرین، کفسازی مطابق دیتیل پروژه اجرا میشود. بسته به کاربری ساختمان، لایه نهایی میتواند شامل ملات، سنگ، سرامیک، پارکت یا سایر پوششهای کف باشد.
در این مرحله باید مراقب بود اجرای کف نهایی باعث تخریب، جابهجایی یا ایجاد اتصال ناخواسته بین عایق و اجزای سازهای نشود.
در این مرحله، کیفیت اجرای سایر لایهها به اندازه خود عایق اهمیت دارد؛ چون یک اتصال سخت ایجادشده در زمان کفسازی میتواند عملکرد سیستم عایق صوتی را تحت تأثیر قرار دهد.
یکی از خطاهای رایج، قرار دادن قطعات عایق با فاصله یا ایجاد شکاف در محل اتصال آنهاست. عایق صوتی باید تا حد امکان یک سطح پیوسته ایجاد کند؛ زیرا وجود فاصله میتواند عملکرد سیستم را در همان نقطه ضعیف کند و مسیر انتقال صدا و ارتعاش ایجاد شود.
خاصیت رولی بودن عایق میتواند اجرای یکپارچهتر و سریعتر سطح را سادهتر کند.
اگر در فرآیند اجرای کف، بخشی از ملات، بتن یا مصالح سخت بهصورت مستقیم با سازه تماس پیدا کند، ممکن است یک پل صوتی و ارتعاشی ایجاد شود. در چنین شرایطی، حتی اگر بخش اصلی کف بهدرستی عایق شده باشد، همین اتصال میتواند بخشی از عملکرد سیستم را تحت تأثیر قرار دهد.
به همین دلیل باید جزئیات کفسازی و محل اتصال آن با اجزای سازهای از ابتدا در طراحی و اجرا دیده شود.
عایق کف قبل از اجرای لایه نهایی در معرض رفتوآمد، ابزار و مصالح ساختمانی قرار دارد. پارگی، سوراخ شدن یا لهشدگی موضعی عایق میتواند پیوستگی سیستم را کاهش دهد.
به همین دلیل استفاده از یک لایه محافظ مناسب روی عایق قبل از اجرای مراحل بعدی کفسازی میتواند از آسیب مستقیم به محصول جلوگیری کند.
گاهی عایق فقط روی سطح کف اجرا میشود و محل برخورد کف با دیوار در نظر گرفته نمیشود. این موضوع میتواند باعث ایجاد مسیر انتقال جانبی صدا و ارتعاش شود.
در اجرای سیستمهای عایق صوتی، محل اتصال کف و دیوار باید مطابق دیتیل اجرایی پروژه بررسی شود تا عایقکاری فقط به سطح افقی کف محدود نماند و نقاط حساس نیز کنترل شوند.
هر عایقی برای هر نوع صدایی مناسب نیست. صدای کوبهای، صدای هوابرد و ارتعاشات سازهای مسیرهای انتقال متفاوتی دارند و بنابراین انتخاب محصول باید بر اساس نوع مسئله، ساختار کف، ضخامت قابل اجرا و عملکرد مورد انتظار انجام شود.
به همین دلیل قبل از انتخاب ضخامت یا محصول، باید مشخص شود که هدف پروژه دقیقاً کاهش صدای کوبهای، کنترل ارتعاش یا ترکیبی از چند عامل است.
عایقکاری موفق فقط به استفاده از یک محصول مناسب محدود نمیشود. پیوستگی عایق، کنترل نقاط اتصال و اجرای صحیح لایههای کف در کنار انتخاب محصول مناسب، سیستم نهایی عایقکاری را شکل میدهند.
صدای هوابرد از طریق هوا به دیوار یا جداره برخورد میکند و در صورت مناسب نبودن ساختار، بخشی از انرژی صوتی از آن عبور میکند. به همین دلیل در عایقکاری دیوار، هدف فقط قرار دادن یک لایه عایق نیست؛ بلکه باید عایق، ساختار دیوار و لایههای پوششی در کنار یکدیگر عملکرد مناسبی ایجاد کنند.
در این نوع اجرا، انتخاب محصول متناسب با ساختار دیوار، پوشش مناسب عایق و کنترل نقاط اتصال اهمیت ویژهای دارد. بهخصوص در دیوارهای مشترک، محل اتصال دیوار به کف و سقف و نقاطی که امکان انتقال جانبی صدا وجود دارد، باید از ابتدا در دیتیل پروژه دیده شوند.
پیش از نصب عایق، سطح دیوار باید بررسی شود و محل نصب، اتصالات و نقاطی که ممکن است باعث آسیب به عایق شوند مشخص شود.
سطح باید تا حد امکان آماده و عاری از عوامل مزاحم برای نصب باشد تا عایق بتواند به شکل صحیح روی دیوار قرار بگیرد.
عایق روی سطح موردنظر قرار گرفته و با روش مناسب پروژه فیکس و تثبیت میشود.
نوع اتصال باید به گونهای باشد که عایق در زمان اجرای لایههای بعدی جابهجا نشود و در عین حال، خود روش اتصال باعث ایجاد مسیر سخت و ناخواسته برای انتقال ارتعاش نشود.
در این مرحله پوشش مناسب و پیوستگی عایق مهمتر از صرفاً «ثابت بودن» آن روی دیوار است.
بعد از نصب، تمام سطح باید بررسی شود تا قطعات عایق تا حد امکان پیوسته و بدون فاصلههای قابل توجه قرار گرفته باشند.
محل اتصال قطعات، گوشهها و اطراف بازشوها نیز باید بررسی شود؛ زیرا همین نقاط میتوانند در صورت اجرای نامناسب، مسیر انتقال صوت ایجاد کنند.
پس از نصب عایق، لایه نهایی دیوار مطابق سیستم طراحیشده اجرا میشود؛ این لایه میتواند گچ، پنلهای پوششی یا سایر سیستمهای مورد استفاده در پروژه باشد.
هدف این است که عایق در ساختار نهایی دیوار قرار بگیرد و بدون آسیب دیدن، همراه با سایر لایهها عملکرد مورد انتظار سیستم را ایجاد کند.
در پایان، نقاط اتصال دیوار با کف، سقف، دیوارهای مجاور، ستونها و بازشوها باید بررسی شوند.
در پروژههایی که کنترل صوت اهمیت بالایی دارد، فقط پوشش سطح دیوار کافی نیست؛ زیرا انتقال جانبی صدا میتواند از مسیرهایی خارج از سطح اصلی دیوار اتفاق بیفتد.
عایق باید فضای موردنظر را تا حد امکان بهصورت پیوسته پوشش دهد. وجود شکاف یا خالی ماندن بخشی از فضای دیوار باعث میشود مسیر انتقال صوت ایجاد شود و بخشی از ظرفیت سیستم عایقکاری از بین برود.
قبل از اجرای پوشش نهایی، کل سطح عایق را یک بار بررسی کنید؛ اصلاح این مشکل بعد از بسته شدن دیوار بسیار سختتر است.
یکی از اصول مهم کنترل صدای هوابرد، جلوگیری از انتقال مستقیم ارتعاش بین اجزای دیوار است. در سیستمهای تخصصیتر، استفاده از روشهایی مانند لایه جداکننده، کانال ارتجاعی یا سیستم دیوار مستقل میتواند انتقال ارتعاش را کاهش دهد.
البته نوع این اتصال باید بر اساس ساختار واقعی دیوار و دیتیل پروژه انتخاب شود؛ قرار دادن یک لایه عایق بهتنهایی جایگزین طراحی صحیح جداره نیست.
اطراف لولهها، کابلها، قوطیهای برق، بازشوها و سایر نفوذها از نقاط حساس دیوار هستند. اگر این قسمتها بدون توجه باقی بمانند، میتوانند به مسیر عبور صدا تبدیل شوند. درزهای پیرامونی و نفوذها باید مطابق دیتیل پروژه بهدرستی آببندی و کنترل شوند.
قبل از بستن پوشش نهایی، مسیر تمام تأسیسات عبوری از دیوار را بررسی کنید.
یک محصول مشخص ممکن است در دو سیستم دیوار متفاوت، عملکرد یکسانی نداشته باشد. جرم جداره، فضای خالی، تعداد و نوع لایههای پوششی و نحوه اتصال آنها همگی روی انتقال صوت تأثیر دارند. به همین دلیل انتخاب عایق باید همراه با بررسی ساختار کامل دیوار انجام شود.
این نکته برای پروژههایی که محدودیت ضخامت دارند اهمیت بیشتری پیدا میکند؛ چون ممکن است بهجای افزایش ضخامت دیوار، نیاز به انتخاب یک سیستم با عملکرد مناسبتر باشد.
گاهی دیوار اصلی بهدرستی عایق شده، اما صدا از مسیر دیگری مثل کف، سقف، دیوار مجاور یا تأسیسات خودش را به فضای دیگر میرساند. به این مسیرها انتقال جانبی یا Flanking گفته میشود و میتواند باعث شود عملکرد واقعی دیوار از چیزی که در شرایط آزمایشگاهی انتظار میرود پایینتر باشد.
اگر پروژه حساسیت صوتی بالایی دارد، عایقکاری دیوار را بهصورت یک سیستم کامل بررسی کنید، نه بهعنوان یک سطح مستقل.
برای کنترل صدای هوابرد، عایق فقط یکی از اجزای سیستم است. جرم + ساختار مناسب + کنترل مسیرهای انتقال + اجرای دقیق در کنار یکدیگر عملکرد واقعی دیوار را تعیین میکنند.
لولههای آب و فاضلاب، کانالهای تهویه، تجهیزات مکانیکی، موتورخانه، آسانسور و سایر تأسیسات ساختمان میتوانند هم صدای هوابرد و هم ارتعاشات سازهای ایجاد و منتقل کنند. به همین دلیل ممکن است یک دیوار یا کف بهخوبی عایق شده باشد، اما صدا از مسیر تأسیسات به فضای مجاور منتقل شود.
در چنین شرایطی، عایقکاری فقط به پوشاندن لوله یا تجهیزات محدود نمیشود؛ نحوه اتصال تجهیزات به سازه، محل عبور لوله و کانال، رایزرها، نقاط نفوذ و حتی محل قرارگیری تجهیزات باید در طراحی صوتی پروژه دیده شود.
در این نوع اجرا، انتخاب محصول متناسب با ساختار دیوار، پوشش مناسب عایق و کنترل نقاط اتصال اهمیت ویژهای دارد. بهخصوص در دیوارهای مشترک، محل اتصال دیوار به کف و سقف و نقاطی که امکان انتقال جانبی صدا وجود دارد، باید از ابتدا در دیتیل پروژه دیده شوند.
برای کنترل صدای ناشی از جریان آب، تخلیه فاضلاب و ارتعاش لولهها، میتوان از عایقکاری مناسب، اتصالات ارتجاعی و سیستمهای نگهدارنده مناسب استفاده کرد. در اجرای عایق لوله نیز پیوستگی پوشش و جلوگیری از تماس سخت با سازه اهمیت دارد.
فنها، هواسازها، کانالها، پمپها و تجهیزات مکانیکی میتوانند منبع همزمان صدا و ارتعاش باشند. در این بخش، علاوه بر عایقکاری، جداسازی ارتعاشی تجهیزات و استفاده از اتصالات انعطافپذیر اهمیت دارد.
در موتورخانهها و فضاهای مکانیکی، خود دستگاه میتواند منبع تولید ارتعاش باشد و این ارتعاش از طریق پایهها، کف و اتصالات به سازه منتقل شود. بنابراین در این بخش، عایق صوتی باید در کنار کنترل ارتعاش و جداسازی مناسب تجهیزات از سازه دیده شود.
انتخاب عایق صوتی نباید فقط بر اساس نام محصول یا ضخامت آن انجام شود. محل اجرا، نوع صدا، مسیر انتقال و ساختار ساختمان تعیین میکنند که چه نوع عایقی میتواند انتخاب مناسبتری باشد.
در جدول زیر، مهمترین بخشهای ساختمان و تجهیزات را بهصورت خلاصه بررسی کردهایم؛ در کنار گزینه مناسب، یک راهکار جایگزین نیز معرفی شده تا در شرایطی مانند محدودیت ضخامت، شرایط اجرایی یا نیازهای خاص پروژه، امکان مقایسه و انتخاب دقیقتر وجود داشته باشد.

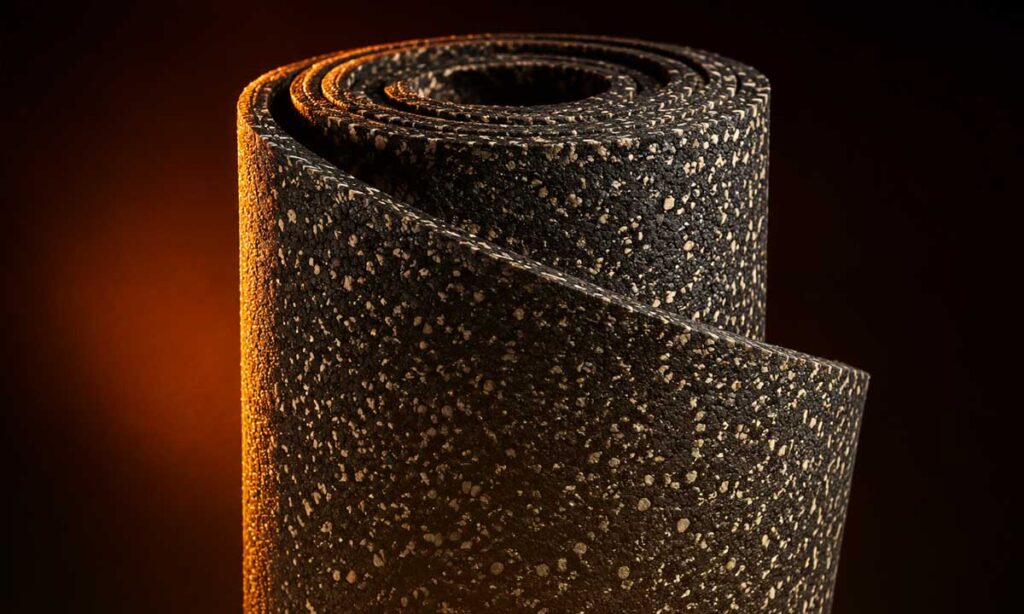

ساختار گرانولی با ترکیب بایندرهای پلی یورتان که کاهش صدای کوبه ای تا 26dB را دارد.
دارای ضخامت های 6, 8, 10 و 12 میلی متری
در کف ساختمان، یکی از مهمترین مشکلات عایق صدای کوبه ای است؛ صدایی که در اثر راه رفتن، افتادن اجسام، کشیده شدن مبلمان و ضربه به کف ایجاد میشود و میتواند از طریق سازه به طبقات دیگر منتقل شود.
در این شرایط، صرفاً جذب صدا کافی نیست؛ بلکه باید تا حد امکان انتقال انرژی مکانیکی و ارتعاش از کف به سازه کنترل شود.
محصول به شکل رول تولید میشود و میتوان آن را روی سطح کف پهن کرد و سپس لایههای بعدی کفسازی را اجرا نمود. این ساختار باعث میشود عایق بهعنوان یک لایه جداکننده میان کف نهایی و سازه قرار بگیرد.
یکی از مزیتهای مهم این روش، پیوستگی سطح عایق است. رول بودن محصول باعث میشود اجرای آن روی سطوح مختلف سادهتر باشد و خاصیت الاستیک محصول نیز کمک میکند قطعات در کنار یکدیگر قرار بگیرند.
نتایج آزمایشگاهی تست عایق ها برابر با آزمون های مقرارت ملی ساختمان گرفته شده و قابل ارائه به کافرما هست
ساختار تقویت شده با SBR برای جذب ارتعاش صدا و انرژی ضربه ای بالاتر که مقاومت حرارتی بیشتری را ایجاد میکند
مناسب پروژه های خاص و لوکس تر
شرایط دیوار با کف متفاوت است.
در دیوارهای مشترک، صدای صحبت، تلویزیون، موسیقی و سایر صداهای محیطی عمدتاً با استفاده از عایق صدای هوابرد جلو آن گرفته میشود.
در اینجا افزایش جرم و ایجاد یک سیستم چندلایه میتواند نقش مهمی در کاهش انتقال صدا داشته باشد.مصالحی مانند پشم سنگ و پشم شیشه در این کاربرد شناختهشده هستند و در بسیاری از سیستمهای دیواری عملکرد مناسبی دارند.
اما در بعضی پروژهها، افزایش ضخامت دیوار یا استفاده از سیستمهای حجیمتر امکانپذیر نیست.
اینجاست که Silenta PRO میتواند بهعنوان یک عایق صوتی دیوار متفاوت مورد بررسی قرار گیرد. ساختار متراکمتر PRO و ماهیت محصول باعث میشود بتوان آن را در سیستمهای دیواری و سقفی، در پروژههایی که محدودیت فضا و ضخامت اهمیت دارد، بررسی کرد.
برای دریافت مشاوره رایگان، کافی است با کارشناسان سایلنتا تماس بگیرید.
خیر. عملکرد نهایی به مجموعهای از عوامل مانند نوع عایق، ساختار کف یا دیوار، نحوه اجرا، کنترل درزها و جلوگیری از مسیرهای انتقال جانبی صدا بستگی دارد. به همین دلیل انتخاب محصول باید در کنار دیتیل اجرایی مناسب انجام شود.
برای صدای کوبهای، عایق باید بتواند در ساختار کف نقش یک لایه جداکننده و ارتجاعی را ایفا کند و انتقال ضربه و ارتعاش به سازه را کاهش دهد. نوع کفسازی و نحوه اجرای سیستم نیز در نتیجه نهایی اهمیت زیادی دارد.
پشم سنگ و پشم شیشه از گزینههای رایج در ساختار دیوارهای عایق صوتی هستند. در پروژههایی که محدودیت ضخامت، شرایط اجرای خاص یا نیاز به ساختار متفاوت وجود دارد، میتوان گزینههایی مانند PRO Silenta را نیز بررسی کرد.
بله، بسته به ساختار دیوار و نیاز پروژه، محصولات گرانولی بهخصوص PRO میتوانند در سیستمهای عایقکاری دیوار مورد استفاده قرار گیرند. انتخاب نهایی باید بر اساس ساختار کامل دیوار و عملکرد مورد انتظار انجام شود.
برای خود لولهها، انتخاب عایق تخصصی مانند الاستومری معمولاً منطقیتر است؛ زیرا علاوه بر کنترل صوت، کاربردهای حرارتی و شرایط اجرایی لوله را نیز پوشش میدهد. گرانولی بیشتر میتواند در بخشهایی مانند شفت، رایزر یا فضاهای پیرامون تجهیزات، بسته به دیتیل پروژه، مورد بررسی قرار گیرد.
خیر. ضخامت یکی از عوامل مؤثر است اما بهتنهایی تعیینکننده عملکرد نهایی نیست. نوع صدا، جنس و ساختار عایق، ساختار کف یا دیوار، نحوه نصب و سایر لایههای سیستم نیز باید همزمان بررسی شوند.
نحوه اجرای لایههای روی عایق باید مطابق دیتیل سیستم کف پروژه باشد. در بسیاری از سیستمها استفاده از یک لایه محافظ و کفسازی مناسب برای جلوگیری از آسیب به عایق و حفظ عملکرد سیستم ضروری است.
کنترل صدای ساختمان با انتخاب یک عایق به پایان نمیرسد. نوع صدا، محل انتقال، ساختار ساختمان، انتخاب عایق و نحوه اجرای آن باید در کنار یکدیگر بررسی شوند تا بتوان به عملکرد مورد انتظار رسید.
برای صدای کوبهای کف، کنترل انتقال ضربه و ارتعاش اهمیت بیشتری دارد؛ در دیوارها تمرکز اصلی روی کنترل صدای هوابرد و ساختار جداره است و در تأسیسات نیز علاوه بر عایقکاری، باید مسیرهای انتقال ارتعاش و صدای تجهیزات بررسی شوند.
