عایق کاری لولهها، کانالها، تأسیسات، تجهیزات و برخی کاربردهای ساختمانی
انعطاف پذیر و مقاوم در برابر حرارت و برودت و محافط لوله کشی
عایق کاری تاسیسات یکی از مهمترین بخش های سازه خواهد بود

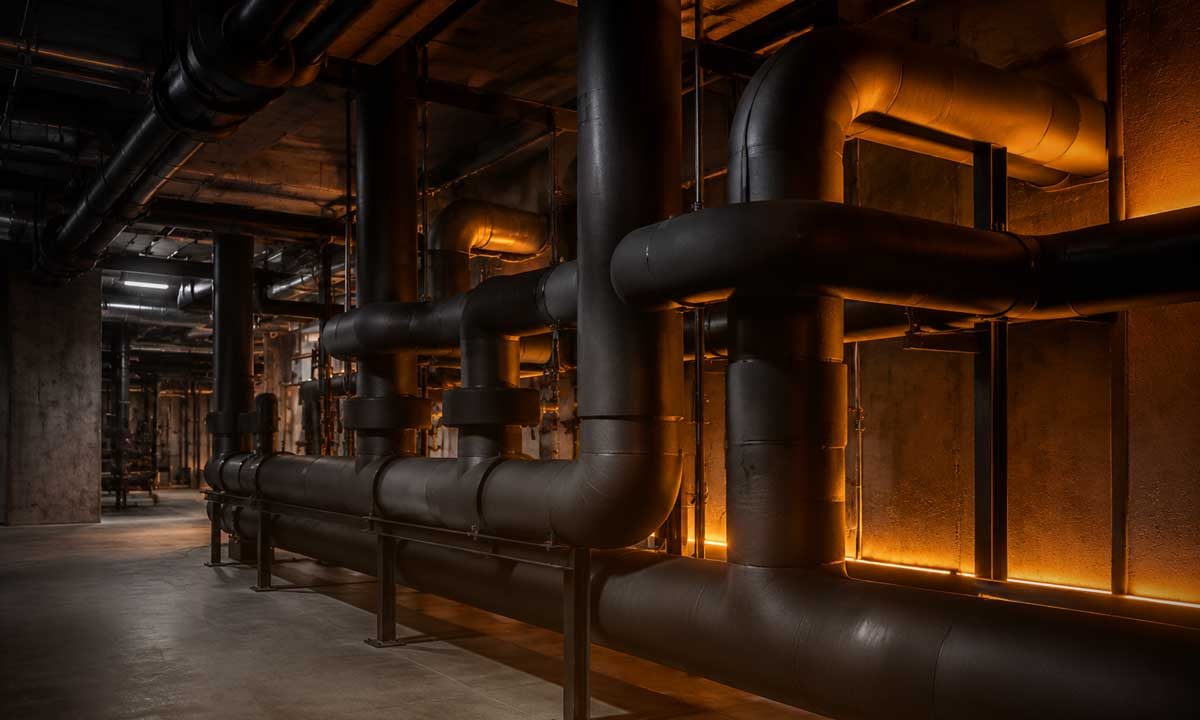

عایق الاستومری نوعی عایق انعطافپذیر با ساختار سلولبسته است که بیشتر برای کنترل انتقال حرارت، جلوگیری از اتلاف انرژی و محافظت از سیستمهای تأسیساتی در برابر رطوبت و بخار آب استفاده میشود.
ساختار سلولبسته این عایق باعث میشود رطوبت و بخار آب بهراحتی به داخل آن نفوذ نکند. از طرف دیگر، انعطافپذیری آن باعث شده بتوان از عایق الاستومری روی لولهها، کانالها و سطوح مختلف استفاده کرد، بدون اینکه اجرای آن به اندازه بسیاری از عایقهای سخت پیچیده باشد.
به همین دلیل، وقتی صحبت از عایق الاستومری در ساختمان میشود، معمولاً منظور محصولی است که قرار است از یک سیستم تأسیساتی یا سطح مشخص در برابر انتقال حرارت و رطوبت محافظت کند؛ نه اینکه صرفاً به عنوان یک عایق صوتی عمومی در تمام بخشهای ساختمان استفاده شود.
در یک عایق سلولبسته، فضای داخلی ماده از سلولهای کوچک و بسته تشکیل شده است. این ساختار به کاهش انتقال حرارت و محدود کردن نفوذ رطوبت کمک میکند.
به همین دلیل، عایق الاستومری بهخصوص در سیستمهایی که با آب سرد، سیالات سرد، رطوبت و تعریق سطحی سروکار دارند، کاربرد زیادی پیدا کرده است.
در واقع یکی از کاربردهای مهم آن این است که مانع رسیدن هوای گرم و مرطوب محیط به سطح سرد لوله یا تجهیزات شود و در نتیجه از تشکیل قطرات آب روی سطح جلوگیری کند.
عایقهای الاستومری بر اساس شکل، محل استفاده و نوع سیستم به مدلهای مختلفی تولید میشوند. سه شکل رایج آن شامل رولی، لولهای و ورقهای/سطحی است.
عایق رولی بهصورت رول تولید میشود و برای پوشش سطوح صاف و نسبتاً بزرگ کاربرد دارد.
این مدل را میتوان برای عایقکاری کانالهای هوا، سطوح تجهیزات، برخی مخازن و سطوح مختلف تأسیساتی برش داد و متناسب با ابعاد محل نصب اجرا کرد.
مزیت اصلی: انعطافپذیری و امکان پوشش سطوح با ابعاد و شکلهای مختلف.

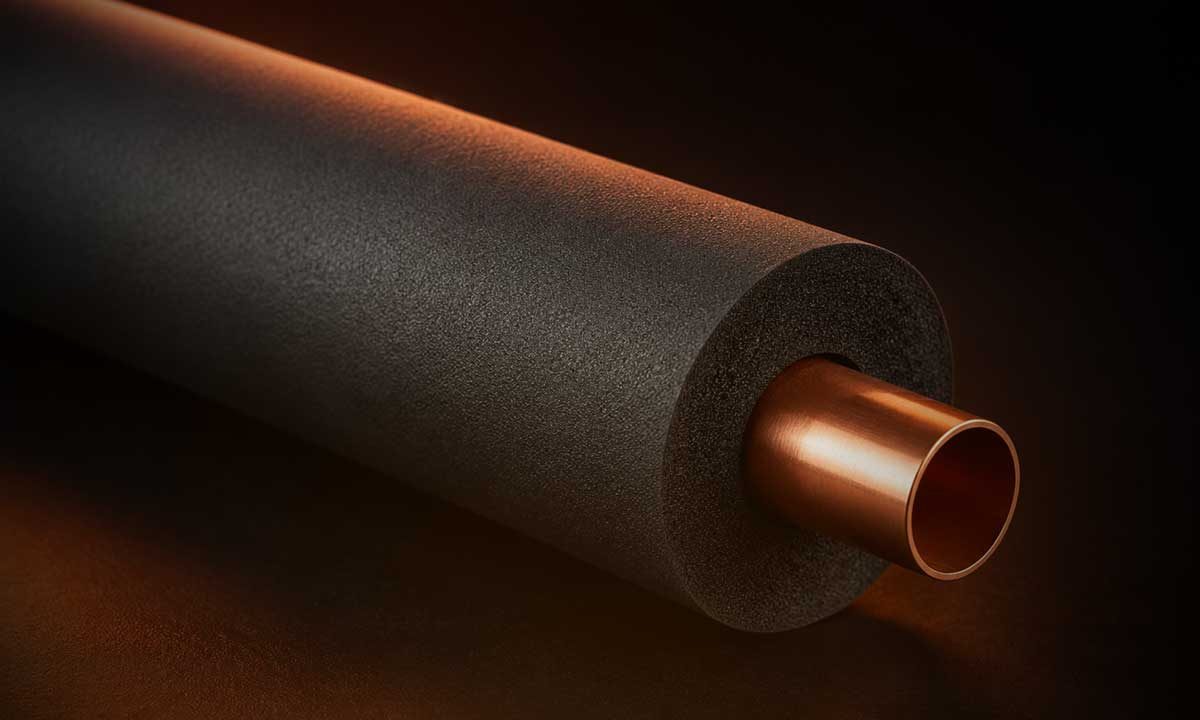

عایق لولهای به شکل استوانهای و متناسب با قطرهای مختلف لوله تولید میشود و یکی از رایجترین مدلهای الاستومری در تأسیسات ساختمان است. این نوع عایق برای لولههای آب سرد و گرم، خطوط سرمایشی و گرمایشی و برخی سیستمهای تأسیساتی استفاده میشود.
یکی از کاربردهای مهم آن، جلوگیری از تعریق لولههای سرد و کاهش انتقال حرارت است.
مزیت اصلی: سرعت اجرای بالا و تناسب مستقیم با شکل لوله.
این مدل برای پوشش سطوح صاف یا تجهیزاتی استفاده میشود که امکان استفاده از عایق لولهای یا رولهای معمولی روی آنها وجود ندارد.در پروژههای مختلف میتوان آن را متناسب با شکل و ابعاد سطح برش داد و اجرا کرد.
یکی از کاربردهای مهم آن، جلوگیری از تعریق لولههای سرد و کاهش انتقال حرارت است.
مزیت اصلی: انعطاف در اجرای عایق روی سطوح مختلف.
انتخاب نوع عایق الاستومری باید بر اساس محل اجرا، دمای کاری، نوع سیستم، ضخامت موردنیاز و شرایط محیطی انجام شود؛ بنابراین یک مدل را نمیتوان برای تمام کاربردها بهترین گزینه دانست.
عایق الاستومری به دلیل ترکیب انعطافپذیری، ساختار سلولبسته و مقاومت مناسب در برابر رطوبت، در بسیاری از پروژههای ساختمانی و تأسیساتی مورد استفاده قرار میگیرد.
ساختار سلولبسته باعث میشود نفوذ رطوبت و بخار آب به داخل عایق محدود شود. این ویژگی بهخصوص در سیستمهای سرمایشی و لولههای آب سرد اهمیت زیادی دارد، زیرا از تشکیل تعریق روی سطح لوله جلوگیری میکند.
عایق الاستومری نسبت به بسیاری از عایقهای سخت، انعطافپذیری بیشتری دارد و میتواند روی سطوح مختلف و مسیرهای دارای خم و تغییر جهت اجرا شود.
این ویژگی باعث شده اجرای آن در بسیاری از فضاهای تأسیساتی سادهتر و سریعتر باشد.
یکی از اصلیترین دلایل استفاده از الاستومری، کاهش انتقال حرارت است.
در سیستمهای سرمایشی، این ویژگی کمک میکند گرمای محیط کمتر به سیال سرد منتقل شود و در سیستمهای گرمایشی نیز از اتلاف حرارت جلوگیری شود.
وقتی انتقال حرارت میان محیط و سیستم تأسیساتی کنترل شود، سیستم برای حفظ دمای موردنظر انرژی کمتری مصرف میکند.
به همین دلیل عایقکاری صحیح لولهها، کانالها و تجهیزات میتواند بخشی از راهکار کاهش اتلاف انرژی در ساختمان باشد.
وزن پایین و انعطافپذیری باعث میشود حمل و اجرای عایق الاستومری نسبتاً ساده باشد.
این موضوع در فضاهای محدود تأسیساتی اهمیت بیشتری پیدا میکند؛ جایی که اجرای عایقهای حجیم یا سخت میتواند دشوارتر باشد.

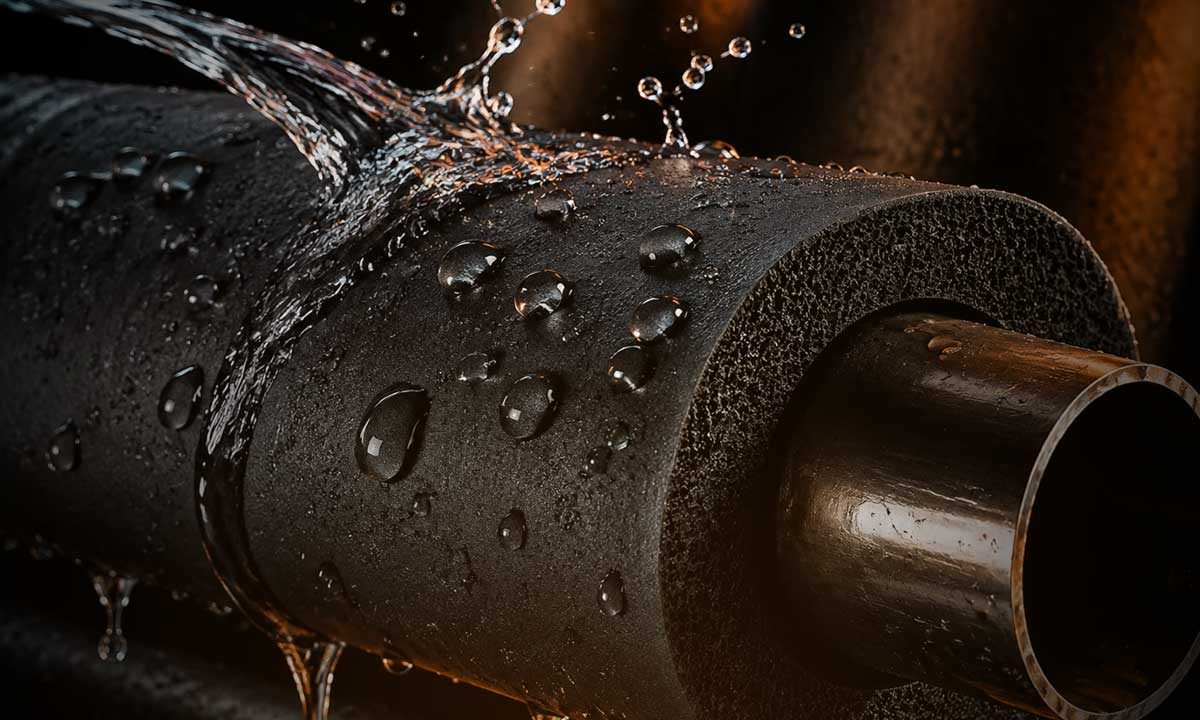

مقاومت در برابر رطوبت، در کنار ساختار سلولبسته، باعث میشود عایقهای الاستومری در محیطهای مرطوب عملکرد مناسبی داشته باشند و در صورت انتخاب و اجرای صحیح، شرایط نامناسب برای رشد قارچ و کپک کمتر فراهم شود.
کاربرد اصلی عایق الاستومری در ساختمان، کنترل انتقال حرارت و جلوگیری از نفوذ رطوبت به سیستمهای تأسیساتی است. به همین دلیل این عایق را بیشتر در بخشهایی میبینیم که لولهها، کانالها یا تجهیزات با اختلاف دمای قابلتوجه نسبت به محیط کار میکنند.
یکی از رایجترین کاربردهای عایق الاستومری، پوشش لولههای آب سرد و سیستمهای سرمایشی است.در این شرایط، سطح لوله دمای پایینتری نسبت به هوای محیط دارد و اگر بهدرستی عایق نشود، بخار آب موجود در هوا میتواند روی سطح آن به شکل قطرات آب ظاهر شود.
عایق الاستومری با کاهش انتقال حرارت و محدود کردن تماس هوای مرطوب با سطح سرد لوله، به جلوگیری از این مشکل کمک میکند.
در لولههای آب گرم و سیستمهای گرمایشی، هدف اصلی عایقکاری کاهش اتلاف حرارت است.عایق الاستومری میتواند اطراف لوله قرار بگیرد و انتقال حرارت از سیال گرم به محیط را کاهش دهد.
در نتیجه، انرژی بیشتری در مسیر انتقال باقی میماند و سیستم برای حفظ دمای موردنظر با اتلاف حرارتی کمتری مواجه میشود.

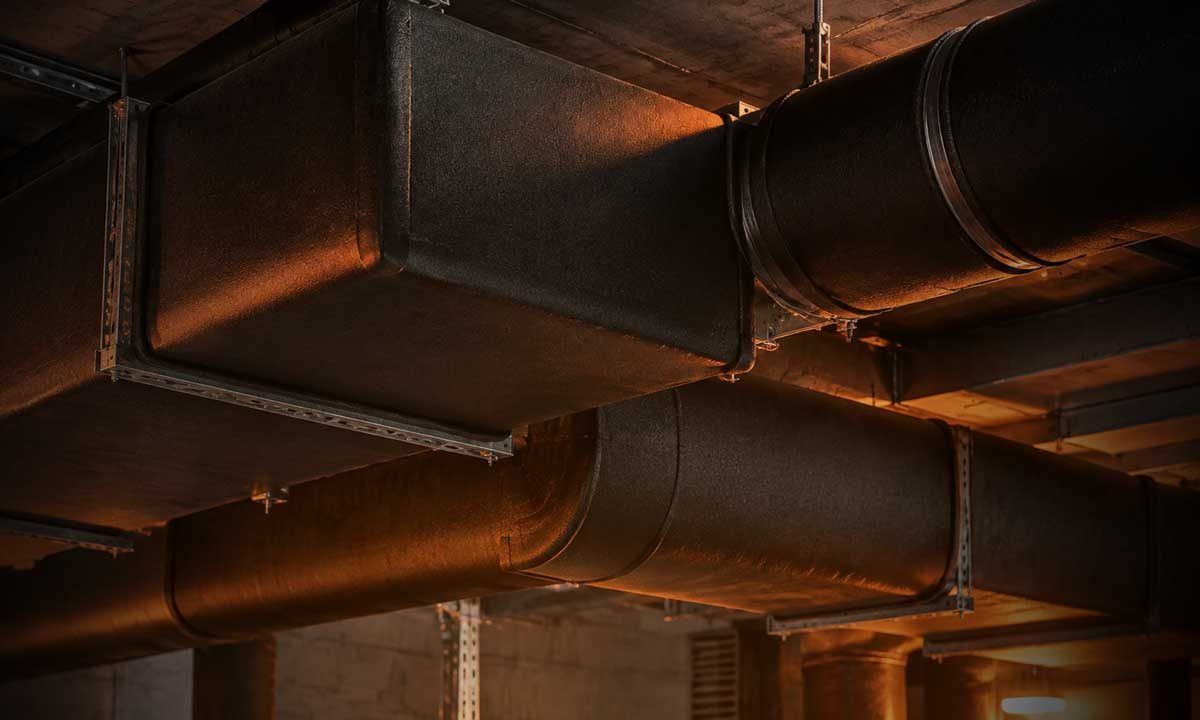

کانالهای انتقال هوا نیز یکی از محلهای استفاده از عایق الاستومری هستند.
در سیستمهای سرمایشی، عایقکاری کانال میتواند به کاهش انتقال حرارت میان هوای داخل کانال و محیط کمک کند و در شرایط مناسب، از تشکیل تعریق روی سطح کانال جلوگیری کند.
به همین دلیل عایق الاستومری در بسیاری از پروژههای مرتبط با سیستمهای تهویه مطبوع و HVAC مورد استفاده قرار میگیرد.
برخی تجهیزات مانند چیلرها، مخازن، شیرآلات، اتصالات و بخشهایی از سیستمهای سرمایشی نیز ممکن است به عایقکاری نیاز داشته باشند.در این موارد، شکل سطح همیشه منظم نیست و انعطافپذیری عایق الاستومری میتواند اجرای آن را سادهتر کند.
البته انتخاب ضخامت و نوع عایق باید متناسب با دمای کاری، شرایط محیط و مشخصات تجهیز انجام شود.

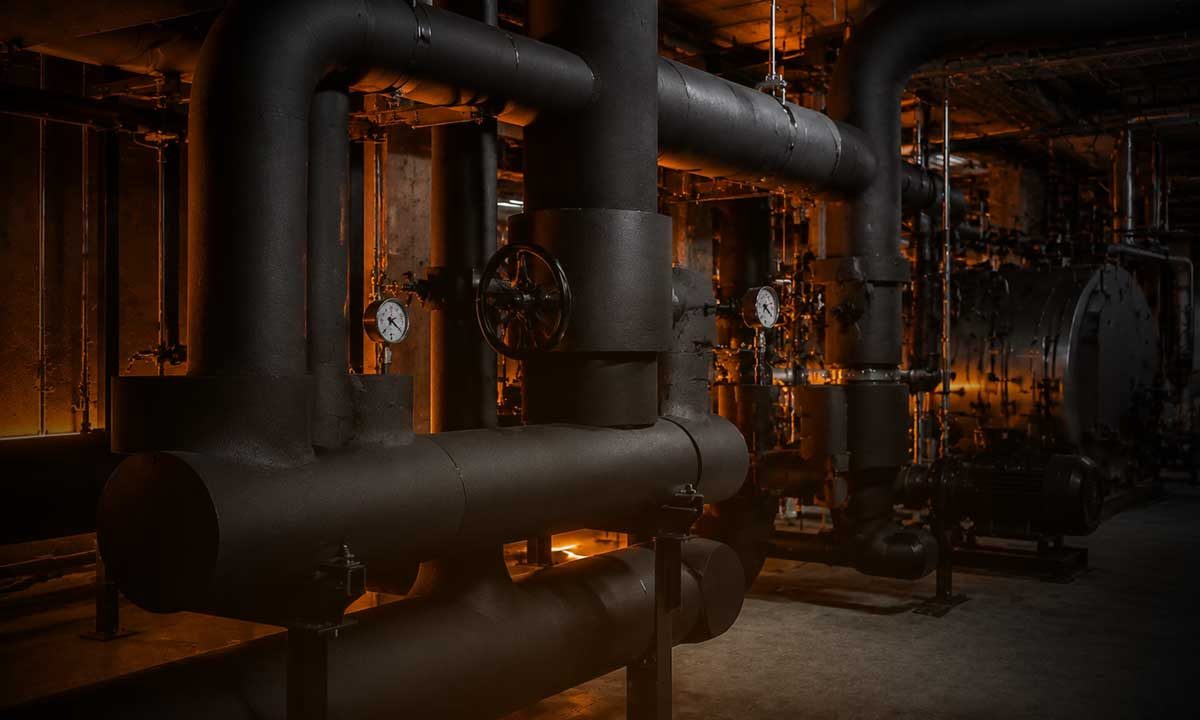

در موتورخانهها و فضاهای تأسیساتی، تعداد زیادی لوله، اتصالات و تجهیزات در کنار یکدیگر قرار دارند.استفاده از عایق مناسب در این بخشها میتواند به کنترل اتلاف انرژی و مدیریت بهتر شرایط حرارتی سیستم کمک کند.
در چنین فضاهایی، علاوه بر جنس عایق، کیفیت اجرا، پوشش کامل اتصالات و جلوگیری از ایجاد نقاط بدون عایق نیز اهمیت زیادی دارد.
عایق الاستومری در بسیاری از پروژههای ساختمانی و تأسیساتی انتخاب مناسبی است، اما مانند هر نوع عایق دیگری، کاربردها و محدودیتهای مشخصی دارد.
مزیت اصلی: مقاومت مناسب در برابر رطوبت / انعطافپذیری بالا / عملکرد حرارتی مناسب / اجرای نسبتاً سریع / مناسب برای سیستمهای سرمایشی
باز ماندن درزها، پوشش ناقص اتصالات یا آسیب دیدن عایق میتواند عملکرد سیستم را کاهش دهد.
الاستومری میتواند در برخی کاربردهای کنترل ارتعاش و صوت استفاده شود، اما نباید آن را جایگزین تمام سیستمهای تخصصی عایق صوتی دانست.
اگر هدف پروژه کنترل صدای کوبهای و اجرای کف شناور باشد، باید محصولی انتخاب شود که مشخصات مکانیکی و صوتی آن برای تحمل بار و عملکرد در ساختار کف مناسب باشد.
عایق الاستومری زمانی بیشترین ارزش خود را نشان میدهد که هدف پروژه کنترل انتقال حرارت، جلوگیری از تعریق و محافظت از سیستمهای تأسیساتی در برابر رطوبت باشد.
در مقابل، برای هر کاربردی که هدف اصلی آن کنترل صدا یا ارتعاش است، باید محصول بر اساس نوع صدا و ساختار اجرایی موردنظر انتخاب شود.
عایق الاستومری در ساختمان فقط به تأسیسات محدود نمیشود و در برخی شرایط میتوان از آن در بخشهایی مانند دیوار یا کف نیز استفاده کرد؛ اما مهم است که هدف عایقکاری و ساختار اجرایی را در نظر بگیریم.
در دیوارها، عایق الاستومری میتواند در برخی سیستمها برای کاهش انتقال حرارت، کنترل ارتعاش یا بهبود برخی ویژگیهای صوتی مورد استفاده قرار گیرد.
با این حال، اگر هدف اصلی پروژه کاهش انتقال صدای هوابرد بین دو فضا باشد، عملکرد نهایی فقط به جنس عایق وابسته نیست و ساختار کامل دیوار، ضخامت، جرم لایهها، فضای خالی و نحوه اجرای آن اهمیت زیادی دارد.
بنابراین نمیتوان گفت عایق الاستومری بهتنهایی بهترین راهکار برای تمام دیوارهاست.
در کف نیز امکان استفاده از برخی محصولات الاستومری وجود دارد، اما شرایط متفاوت است.
کف باید علاوه بر کنترل صدا، وزن و فشار ناشی از لایههای رویی و استفاده روزمره ساختمان را تحمل کند. به همین دلیل عایقی که برای لوله یا کانال طراحی شده، الزاماً برای قرار گرفتن در ساختار کف مناسب نیست.
در سیستم کف شناور و کنترل صدای کوبهای، محصول باید علاوه بر ویژگی صوتی، رفتار مناسبی در برابر بارگذاری و تغییر شکل داشته باشد.
بنابراین در این کاربرد، مهمتر از اینکه یک محصول «الاستومری» باشد، این است که مشخصات فنی آن با ساختار کف و شرایط پروژه سازگار باشد.
پاسخ این سؤال به کاربرد موردنظر بستگی دارد و نمیتوان یک محصول را بدون در نظر گرفتن ساختار پروژه، بهترین گزینه برای همه شرایط دانست.
در نتیجه اگر هدف اصلی عایقکاری حرارتی لولهها، کانالها یا تجهیزات تأسیساتی باشد، عایق الاستومری یکی از گزینههای شناختهشده است.
اما اگر هدف پروژه کاهش صدای کوبهای، اجرای کف شناور یا کنترل ارتعاش در ساختار کف باشد، عایق گرانولی میتواند گزینه مناسبتری باشد؛ البته انتخاب نهایی باید بر اساس مشخصات فنی و ساختار کامل سیستم انجام شود.
در صورت نیاز، نتایج آزمایشگاهی و مشخصات فنی محصولات نیز برای بررسی دقیقتر در اختیار کارفرما و تیم فنی پروژه قرار میگیرد.
مهمترین کاربرد عایق الاستومری حرارتی و رطوبتی در ساختمان، عایقکاری لولهها، کانالها و تجهیزات تأسیساتی برای کاهش انتقال حرارت و جلوگیری از تعریق و نفوذ رطوبت است.
برخی محصولات الاستومری میتوانند در ساختار کف استفاده شوند، اما هر عایق الاستومری برای کف مناسب نیست. در کف شناور، مقاومت در برابر بار و رفتار مکانیکی عایق اهمیت زیادی دارد.
بله، بسته به ساختار دیوار و هدف عایقکاری میتوان از آن استفاده کرد. اما برای کنترل صدای دیوار، عملکرد نهایی به کل ساختار دیوار وابسته است و نمیتوان عملکرد عایق را بهتنهایی ارزیابی کرد.
عایق الاستومری میتواند در برخی کاربردهای کنترل صوت و ارتعاش نقش داشته باشد، اما کاربرد اصلی آن در ساختمان معمولاً کنترل انتقال حرارت و رطوبت در تأسیسات است.
اگر منظور سیستم کف شناور و کنترل صدای کوبهای باشد، عایق گرانولی میتواند به دلیل ساختار و ویژگیهای مکانیکی و ارتجاعی خود گزینه مناسبی باشد. با این حال، انتخاب نهایی باید بر اساس مشخصات محصول و ساختار کامل کف انجام شود.
خیر. این دو عایق لزوماً جایگزین مستقیم یکدیگر نیستند و کاربردهای اصلی متفاوتی دارند. الاستومری بیشتر در عایقکاری تأسیسات و کنترل حرارت و رطوبت استفاده میشود، در حالی که عایق گرانولی در کاربردهایی مانند کف شناور و کنترل صدای کوبهای میتواند کاربرد بیشتری داشته باشد.
عایق الاستومری یکی از عایقهای پرکاربرد در ساختمان و تأسیسات است که به دلیل انعطافپذیری، ساختار سلولبسته و مقاومت مناسب در برابر رطوبت، بهخصوص در عایقکاری لولهها، کانالها و تجهیزات سرمایشی و گرمایشی مورد استفاده قرار میگیرد.
استفاده از این عایق در کف یا دیوار نیز در شرایط مشخص امکانپذیر است، اما نباید صرفاً بر اساس نام یا جنس عایق تصمیم گرفت. در هر پروژه باید هدف عایقکاری، ساختار اجرا، شرایط بارگذاری و مشخصات فنی محصول بررسی شود.
اگر هدف اصلی کاهش صدای کوبهای و اجرای کف شناور باشد، عایق گرانولی به دلیل ساختار ارتجاعی و قابلیت استفاده در سیستمهای کف میتواند گزینه مناسبتری باشد. در مقابل، برای عایقکاری حرارتی و جلوگیری از تعریق در سیستمهای تأسیساتی، عایق الاستومری همچنان یکی از گزینههای کاربردی و شناختهشده است.
در نهایت، انتخاب عایق مناسب باید بر اساس کاربرد واقعی پروژه و مشخصات فنی محصول انجام شود، نه صرفاً بر اساس نام یا نوع عایق.
